連鎖店VoIP通信監控解決方案
連鎖店VoIP通信監控解決方案
目錄
1.項目背景
2.面臨挑戰
3.組網應用解決方案分析
4.網絡組網拓撲圖架構
5.產品配置清單
1.項目背景
城市連鎖店經營模式越來越盛行,連鎖企業不僅能夠創造大量的就業機會,而且已經在社會經濟中占據著越來越重要的地位,同時每年還在保持持續的高速增長,連鎖企業可以說是起到了生力軍的作用。但是隨著規模的增大,對連鎖店的管理要求也越來越高,通過視頻監控系統,能將位于不同地方的營業店面的監控圖像匯集到總部中心進行監控,同時公司相關管理人員也可以通過手機對各店實時監控,隨時隨地,一手掌握。
同時為了更直接與各連鎖店溝通,需要充分利用現有投資,減少連鎖店之間的通訊費用,引入基于IP的語音通訊服務系統,把視頻監控和VOIP通訊融合起來,加快連鎖店內部的信息溝通,降低經營成本,提高工作效率、統一企業形象。
2.面臨挑戰
(一)如何最有效利用現有資源,創造一個最佳的IP通訊環境?
(二)連鎖總部對于分散在各個省市區縣的連鎖店如何實現統一標準化的管理?
(三)如何解決分散在全國各地的成百上千家連鎖店之間的巨額長途通信費用?
(四)如何實現連鎖店不斷的擴容?
(五)如何加強連鎖店財產安全,且員工上班QQ聊天,看電影、玩網游、逛淘寶怎么辦?
3.組網應用解決方案分析
Grandstream 擁有全
套連鎖企業VOIP融合通訊監控解決方案,其中UCM6116 IPPBX為連鎖店企業提供融合語音、視頻、監控、移動通信為一體化的數據通信系統,FXS口高密度語音網關能夠保證連鎖店現有的電話系統資源得到合理的利用,從而升級為IP網絡電話,IP話機的使用能夠保證連鎖店之間的免費通訊,提高員工的工作效率,網絡視頻監控攝像機的應用保證了連鎖店內工作人員的本地監控和管理者的遠程網絡監控,VOIP通信與網絡監控融合大大的提高了整個連鎖企業的工作效益。

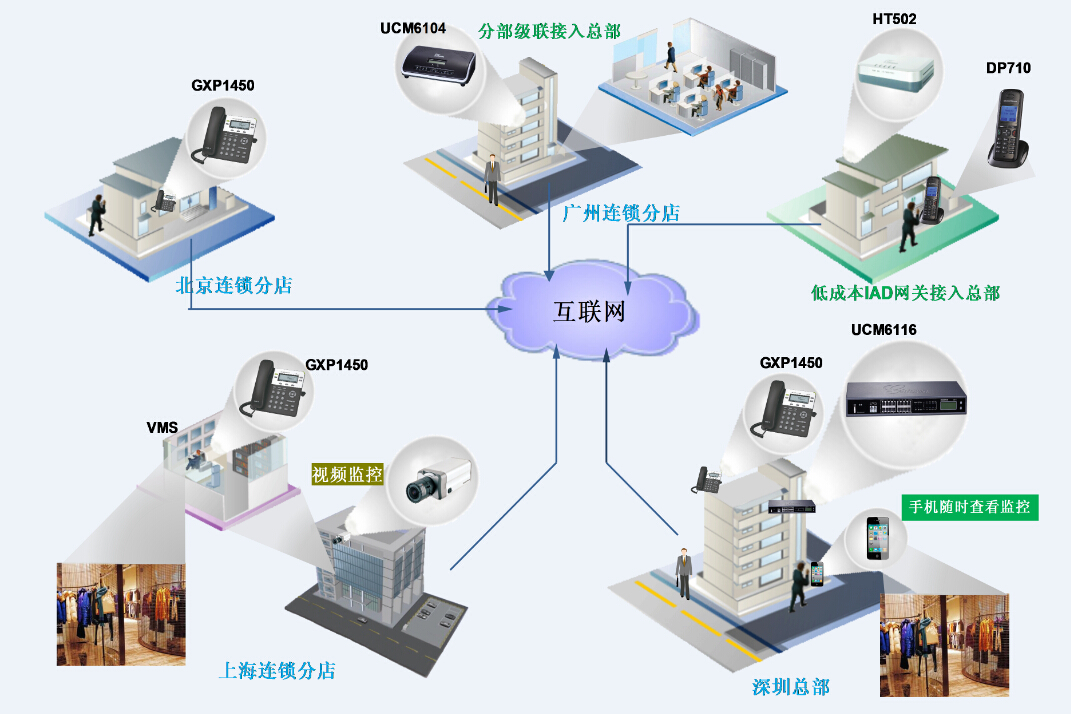

4.網絡組網拓撲圖架構
2 平臺、軟件、硬件信息:
UCM6102平臺 | 兩年質保,軟件全部免License費用 | 能力 |
超性價比 | 免費開放500線SIP用戶,企業不用擔心后續擴張及資源浪費等問題 | ü |
多級語音導航 | 提高企業形象,給外部用戶提供話務臺服務、電話號碼查詢、業務咨詢、呼叫隊列歡迎詞、企業介紹等 | ü |
電話會議室 | 三個會議室功能,多達25方與會人員。具備會控及多種邀請方式,方便召集使用 | ü |
虛擬呼叫中心 | 構建低成本簡易呼叫中心,提高企業服務形象 | ü |
無紙傳真服務 | 提供20000張電子傳真存儲,支持常用PDF格式、郵件方式查閱,節省成本 | ü |
錄音服務器 | 提供50000分鐘錄音服務、支持一鍵錄音功能,享受高級辦公應用 | ü |
企業通訊錄 | 提供一站式企業通訊錄,簡單快捷 | ü |
路由、防火墻 | 內置路由器、防火墻功能,滿足中小型企業成本優化需求 | ü |
混合式接口 | 內置兩口外線板卡及兩口用戶線板卡,符合大眾中小型企業需求 | ü |
電話終端應用 | 符合固定、移動、分布應用場景 | |
GXW4216網關 | 符合低成本綜合布線接入,前置LCD屏,方便維護 | ü |
GXP1400 | 符合員工級IP電話應用,雙線路,享用高清通話質量,具備三方會議等功能 | ü |
GXP2124 | 符合老板級應用,24個BLF線路鍵,不需查詢分機號碼,方便了解對方通話狀態 | ü |
HT503 | 符合遠程辦事處接入,支持SIP遠程分機、一路FXO下車、電話逃生、路由器功能 | ü |
GXV3500 | SIP遠程門禁應用,可注冊到IPPBX, 及實現控制電子鎖、雙向語音、視頻監控功能、遠程開門功能,節省前臺資源 | ü |
DP715/DP710 | 符合移動式應用需求,成本性價比出色,滿足移動場所辦公 | ü |
監控平臺服務器 | 軟件平臺免費 | |
Gsurf_Pro | 專業監控平臺軟件,支持36路視頻監控、錄像存儲、電子地圖、遠程管理等功能 | ü |
VMS | 專業監控平臺軟件,支持72路視頻監控、錄像存儲、電子地圖、遠程管理等功能 | ü |
NVR | ü | |
監控攝像頭 | 融合通訊、監控、移動應用 | |
GXV3610_HD | 吸頂半球紅外高清攝像頭(960P),支持注冊SIP分機,支持手機SIP遠程監控 | ü |
GXV3672_HD | 槍型紅外高清攝像頭(960P),支持注冊到SIP分機,支持手機SIP遠程監控 | ü |
手機軟件 | 第三方手機軟件(免費),SIP遠程觀看視頻、雙向語音,操作方便簡單 | ü |
分散在全國各地的連鎖店員工之間的通訊“0費用”
通過UCM6116 IPPBX核心服務器,分散在全國各地的連鎖店員工之間可通過IP話機或語音網關或智能手機進行內部網絡“0費用”通話,加強員工之間的溝通,提高員工之間的工作效率。
多達25個與會人員進行語音會議,連鎖分店之間溝通更加方便
UCM6100系列IPPBX支持多達25個與會人員參加語音會議,可以邀請分機以及任何PSTN電話或者手機共同與會,出差人員和公司內部員工都可進行實時的語音會議,減少出差人員手機長途費用。
“GXV3500+外置擴音器”實現實時的廣播,提高連鎖店總部與分部之間的溝通交流
對于分散在各地的連鎖分店而言,若連鎖總店要宣布一件事情,只能一通一通的打電話通知各分店,既不經濟又沒有效率,通過GXV3500+UCM6116+外置擴音器,可實現單向廣播到每一個分店。
NVR本地實時監控存儲回放
IPC+NVR+VMS 配合UCM6100系列IPPBX,NVR本地實時監控、存儲、回放錄像,保證連鎖店的安全監控。
智能手機遠程查看連鎖分店監控狀態,解決私網穿透問題
管理層人員可通過智能手機遠程訪問連鎖店監控攝像機,實時查看連鎖店內部員工工作狀態,從而達到現代連鎖店高級管理要求,提高員工工作效率。
連鎖店分店只須話機、監控設備接入網絡,簡單配置即可
連鎖店的員工網絡知識水平參差不齊,對于高新科技VOIP沒有任何概念,潮流網絡提供語音、視頻、數據、移動一體化服務,無須復雜的設備配置,只須把話機、監控設備進入網絡,進入網頁配置輸入賬號密碼即可完成VOIP網絡搭建,實現分店之間的免費呼叫和安全監控。
減少人員工程安裝成本
把分散在全國各地的連鎖店VOIP網絡整合起來,不可避免會遇到NAT穿透問題,有可能導致語音單通、監控視頻無法查看。UCM6100系列IPPBX配合潮流終端話機、監控產品無須配置復雜的路由端口映射,簡單注冊到UCM6100系列IPPBX上,即可完成VOIP網絡搭建,減少人員的維護配置成本。

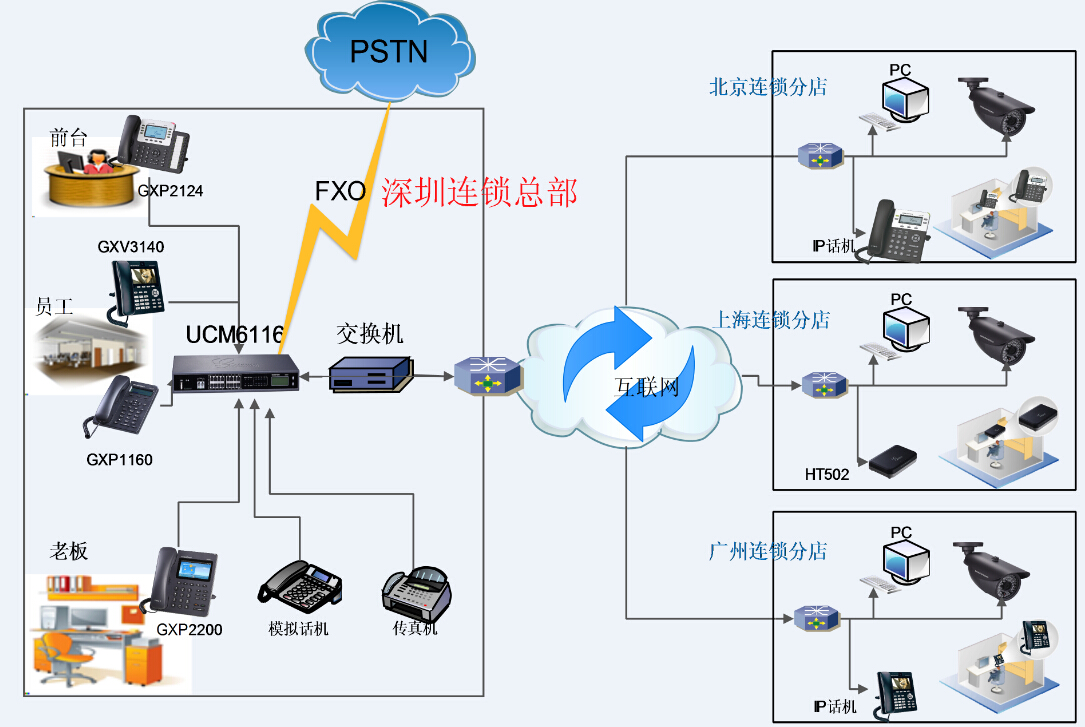

連鎖店網絡設備連接圖
連鎖店總部
l 總部部署一臺UCM6100系列IPPBX(最大可注冊500分機成員,根據總部外線需求選擇不同的IPPBX),PSTN線與UCM6100 FXO直線對接,實現PSTN網絡與IP網絡的通信。
l 為員工部署IP話機--GXP1450/GXP1160(支持兩線路,可注冊兩個不同SIP帳號),注冊到UCM6100 IPPBX上。
連鎖店分店
l 分店1部署IP話機和網絡攝像頭接入網絡,PC端安裝監控軟件平臺Gsurf,利用Gsurf實時監控本分店多路攝像頭
l 分店2部署FXS語音網關與模擬電話對接和網絡攝像頭,實現VOIP通話。
l 分店3部署GXV3140視頻話機和網絡攝像頭,通過GXV3140視頻話機可以觀看分店內的攝像機。
5.產品配置清單
型號 | 用途 | 個數 | 備注 |
IPPBX設備 | |||
UCM6116 | 電話系統核心設備(服務器) | *1 | 機架式安裝 |
IP話機設備 | |||
GXP1160 | 低端IP語音話機 | 多臺(待定) | 員工 |
GXP1450 | IP語音話機 | 多臺(待定) | 員工 |
GXP2124 | 企業級IP話機,可監控員工話機狀態 | 多臺(待定) | 老板 |
網關設備 | |||
HT502 | 1FXS IAD語音網關 | 多臺(待定) | 員工 |
GXW4216 | 16口 FXS語音網關 | *1 | 員工 |
視頻監控設備 | |||
GXV3610_HD | 半球高清網絡攝像機 | 多臺(待定) | N/A |
GXV3672_HD | 槍式高清網絡攝像機 | 多臺(待定) | N/A |
